FONCTIONEMENT DE L'OBJET TECHNIQUE
Les systèmes de transmission

Un système de transmission est un dispositif mécanique permettant de transmettre le mouvement d'une pièce à l'autre d'un mécanisme.


Bielle Manivelle
Cardan
Chaîne
Courroie
Crémaillère
Engrenages
Vis sans fin
Transmission par engrenages
Description :

Une transmission par engrenages permet de transmettre un mouvement de rotation vers un mouvement de rotation lorsque les axes ne sont pas très éloignés. Le sens de rotation est inversé pour chaque engrenages. La vitesse de rotation de la petite roue est supérieure à celle de la grande roue (le nombre de tours est proportionnel au nombre de dents.

Il est également possible de faire un train d'engrenages (série de plusieurs engrenages)

Représentation :

Il existe également des engrenages coniques qui permettent de transmettre le mouvement de rotation à 90°.
On peut également trouver des trains d'engrenages qui permettent de faire varier énormément les vitesses de sortie (motoréducteurs par exemple)




Exemple :

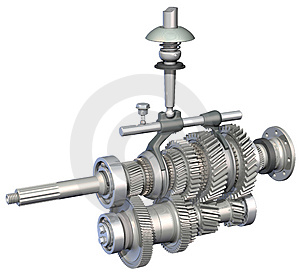

Engrenages dans une boîte à vitesse de voiture.
